Per
proteggere le attrezzature foto-video sub dai danni dell'acqua è
indispensabile sapere se si sta verificando un infiltrazione per poter
portare immediatamente le attrezzature in superfice e salvarle così
dall'annegamento.
Purtroppo i costruttori si fanno pagare molto caro la presenza di un sensore
di umido/infiltrazione, a dispetto dell'economicità del circuito che spesso
si limita a far partire un cicalino o accendere un led, e in alcuni casi non
è neppure stagno quindi affoga prima delle attrezzature che dovrebbe
proteggere.

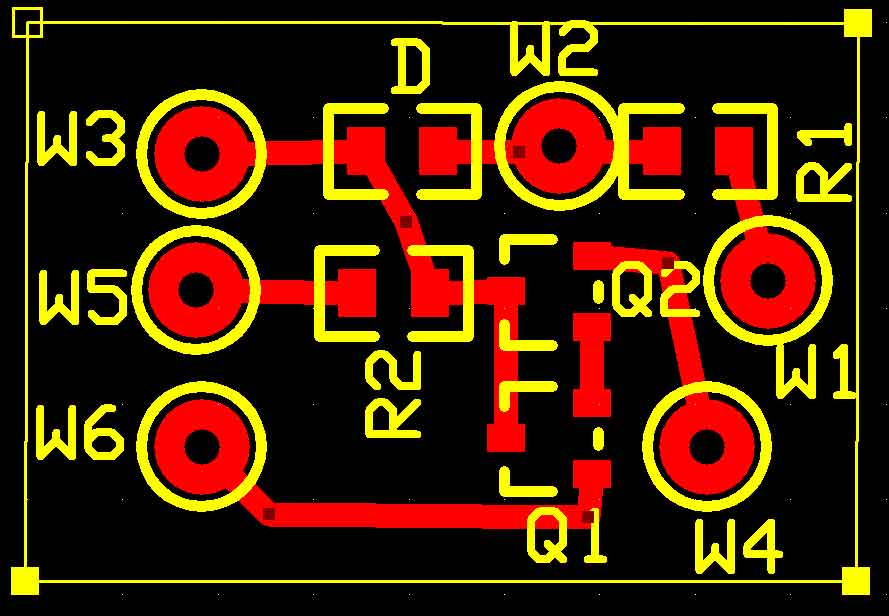

Il circuito proposto ( lo schema e la traccia PCB sono disponibili in
formato
ExpressPCB), data la compattezza può essere ospitato anche nelle
custodie più anguste come quelle per le compattine digitali, il suo sensore
essendo costituito da una coppia di fili può, se spellato in più punti,
fungere da sensore multipoint. Se portiamo l'alimentazione da tre ad almeno
sei volt possiamo usare anche un cicalino piezoelettrico per l'allarme.
Infine è possibile una volta montato renderlo stagno contro le infiltrazioni
con del semplice silicone trasparente in modo da poter vedere il led SMD che
equipaggia il circuito, se invece vogliamo proteggerlo anche contro gli
attacchi della pressione e quindi adoperiamo resine rigide per renderlo
stagno allora tramite le piazzole previste sul circuito il led possiamo
piazzarlo dove ci pare.
La batteria, vero punto debole degli allarmi anti acqua, pure potrebbe essere
resa stagna immergendo il portapile con la batteria istallata nel silicone
ma questo ne rende difficile la sostituzione. Io per la mia custodia ho
optato per questa soluzione in quanto la batteria CR2032 necessaria è in
posizione da molto tempo.
Il test possiamo farlo in ogni momento toccando con le dita umide le
terminazioni scoperte.
Il valore della resistenza R2 è indicativo, con valori più alti ne
diminuiremo la sensibilità, e senza anche solo l'umidità nell'aria fra le
terminazioni attiva l'allarme.
Elenco componenti:
2
transistor BC847 SMD in alternativa BC547 o equivalente
1
resistenza 0.1K 1/4W SMD
1
resistenza 0.33K 1/4W SMD
1 LED
rosso SMD alta luminosità
|

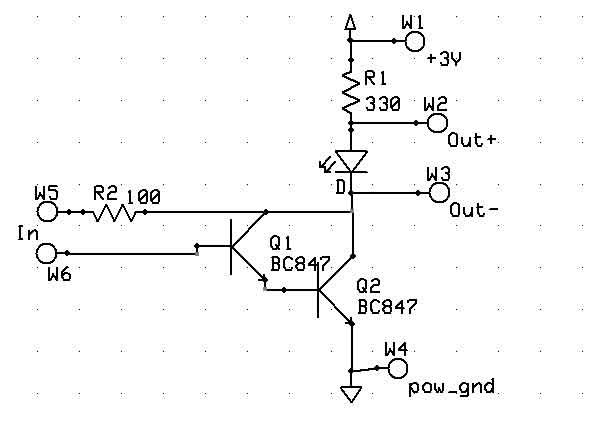

Schema elettrico
>>>Scarica il file formato ExpressPCB>>> |
